Detalles de producción
NMWU COBRE
NMWU con aislamiento de polietileno reticulado y cubierta de PVC FT1
Aplicaciones:
• Para cableado expuesto y oculto en lugares secos o húmedos y en ubicaciones de categoría 1 y 2, donde no estén expuestos a daños mecánicos.
• Para cableado expuesto en lugares húmedos y donde esté sujeto a la intemperie.
• Para enterramiento directo a tierra (con protección según lo requerido por la autoridad de inspección) y de acuerdo con el Código CE parte I Regla 6-300.
Características técnicas:
• CSAC22.2 n.º 48, cable no metálico con cubierta
• CSAC22.2 n.º 75, alambres y cables con aislamiento termoplástico
• CSAC22.2 No. 2556, FT1 Prueba de llama de propagación vertical
• Clasificado a 60 °C en seco y húmedo
• Clasificación de -25 °C
• Res. Solar

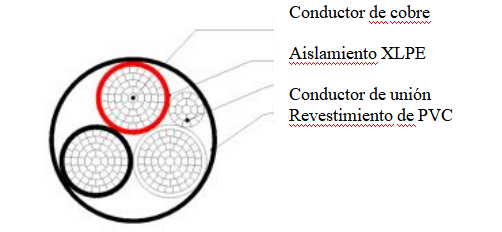

Construcción:
Conductor: Cobre blando desnudo trenzado, ASTM B8
Aislamiento: Polietileno reticulado (XLPE)
Unión: Cobre blando desnudo trenzado, ASTM B8
Chaqueta: Cloruro de polivinilo (PVC)
Color del aislamiento:
• Los conductores son blancos y negros (para cables de 2 conductores).
• Los conductores son blanco, negro y rojo (para cables de 3 conductores)
Datos:
Conductor de potencia | Conductor de tierra | Grosor del revestimiento | Diámetro exterior del cable | Peso del cable | ||||
No. de Conductores | AWG | Nº de filamentos | Espesor del aislamiento (mm) | AWG | Nº de filamentos | mm | mm | kg/km |
2 | 14 | 1 | 1.52 | 14 | 1 | 0.76 | 6.2*12.5 | 131.1 |
2 | 12 | 1 | 1.52 | 14 | 1 | 0.76 | 6.6*13.3 | 161.2 |
2 | 10 | 1 | 1.52 | 12 | 1 | 0.76 | 7.1*14.8 | 217.2 |
2 | 8 | 7 | 1.9 | 10 | 1 | 1.14 | 9.8*19.3 | 365.2 |
2 | 6 | 7 | 2.29 | 8 | 7 | 1.14 | 11.3*23.7 | 537.5 |
3 | 14 | 1 | 1.52 | 14 | 1 | 0.76 | 11.6 | 167 |
3 | 12 | 1 | 1.52 | 14 | 1 | 0.76 | 12.5 | 211.9 |
3 | 10 | 1 | 1.52 | 12 | 1 | 0.76 | 13.6 | 289.8 |
3 | 8 | 1 | 1.9 | 10 | 1 | 1.14 | 18.5 | 487.4 |
3 | 6 | 7 | 2.29 | 8 | 7 | 1.14 | 21.8 | 715.1 |
