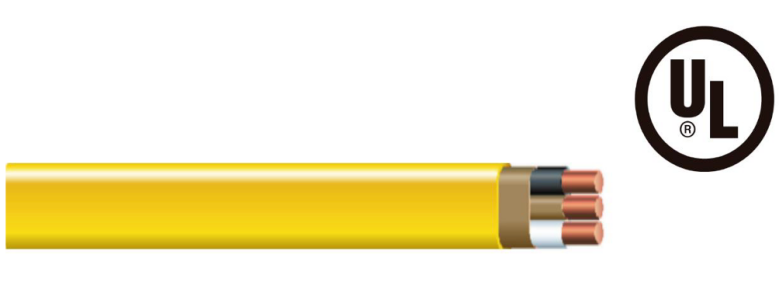

Tipo NM-B
Cable con cubierta no metálica. 600 voltios. Conductores de cobre. Codificado por colores
Revestimiento. Cuatro conductores disponibles con dos neutros.
Aplicaciones
El cable NM-B (con cubierta no metálica) se puede utilizar tanto para trabajos expuestos como ocultos en lugares normalmente secos a temperaturas que no excedan los 90 °C (con ampacidad limitada a la de los conductores de 60 °C) según lo especificado en el Código Eléctrico Nacional.
El cable NM-B se utiliza principalmente en el cableado residencial como circuitos derivados para tomacorrientes, interruptores y otras cargas. El cable NM-B se puede tender en huecos de aire de paredes de bloques de mampostería o baldosas donde dichas paredes no son lugares mojados o húmedos. El voltaje nominal para el cable NM-B es de 600 voltios.
Características técnicas
El cable tipo NM-B cumple con:
ASTM B-3 y B-8
Norma UL 83
Norma UL 719
Especificación Federal A-A-59544
Código Eléctrico Nacional, NFPA 70
Imprimir muestra

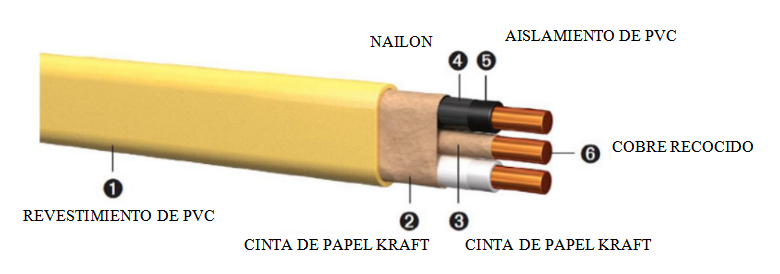

Construcción
Datos
CONDUCTOR | COLOR |
| CABLE DE TIERRA | DIMENSIÓN DEL CABLE (MILS) |
|
| |||
TAMAÑO (AWG) |
|
|
|
| |||||
DOS CONDUCTORES | |||||||||
14 | 2 | 1 | WHITE | 19 | 14 | 1 | 368*162 | 57 | 15 |
12 | 2 | 1 | YELLOW | 19 | 12 | 1 | 418*179 | 82 | 20 |
10 | 2 | 1 | ORANGE | 24 | 10 | 1 | 494*210 | 124 | 30 |
8 | 2 | 7 | BLACK | 35 | 10 | 1 | 618*272 | 186 | 40 |
6 | 2 | 7 | BLACK | 35 | 10 | 1 | 658*308 | 252 | 55 |
TRES CONDUCTORES | |||||||||
14 | 3 | 1 | BLUE | 19 | 14 | 1 | 462*176 | 78 | 15 |
12 | 3 | 1 | PURPLE | 19 | 12 | 1 | 524*190 | 112 | 20 |
10 | 3 | 1 | PINK | 24 | 10 | 1 | 630*220 | 166 | 30 |
8 | 3 | 7 | BLACK | 35 | 10 | 1 | 572 | 255 | 40 |
6 | 3 | 7 | BLACK | 35 | 10 | 1 | 659 | 360 | 55 |
4 | 3 | 7 | BLACK | 46 | 8 | 1 | 825 | 565 | 70 |
2 | 3 | 7 | BLACK | 46 | 8 | 1 | 870 | 818 | 95 |
CUATRO CONDUCTORES | |||||||||
14 | 2/2 | 1 | WHITE | 19 | 14 | 1 | 336 | 91 | 15 |
12 | 4 | 1 | WHITE | 19 | 14 | 1 | 336 | 91 | 15 |
12 | 2/2 | 1 | YELLOW | 19 | 12 | 1 | 381 | 132 | 20 |
12 | 4 | 1 | YELLOW | 19 | 12 | 1 | 381 | 132 | 20 |
10 | 4 | 1 | ORANGE | 24 | 10 | 1 | 465 | 201 | 30 |
Notas:
1. El grosor de la cubierta para todo el cable NM-B es de 30 milésimas de pulgada.
2. El código de color para el cable conductor 2/2 es negro, blanco, rojo y blanco con franja roja.
3. El código de color para el cable de 4 conductores es negro, blanco, rojo y azul.
