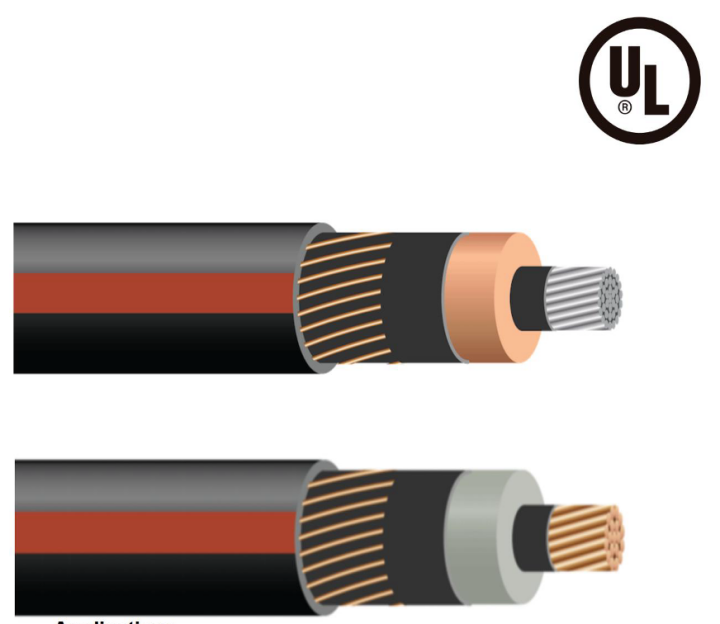

MV-90 MV-105
5-46KV URD CABLE
CABLE URD DE 5-46 KV
ALUMINIO y COBRE
Cable de distribución residencial subterráneo, aislamiento TR-XLPE, cable concéntrico neutro, cubierta de LLDPE, conductor único.
Aplicaciones
Se utiliza principalmente para la distribución subterránea primaria en sistemas de conductos adecuados para su uso en lugares húmedos o secos, enterramiento directo, conductos subterráneos y donde están expuestos a la luz solar. Para ser utilizado a 35,000 voltios o menos y a temperaturas del conductor que no excedan los 90 °C (MV-90) o 150 °C (MV-105) para un funcionamiento normal.
Características técnicas
UL1072 Cables de alimentación de media tensión
ICEA S-94-649 Cables neutros concéntricos con capacidad nominal 5-46kv
Especificación AEIC CS8 para cables de alimentación blindados y dieléctricos extruidos con una capacidad nominal de 5 a 46 kv.
CSA C68.5 - Cable neutro primario apantallado y concéntrico para servicios de distribución.
Imprimir muestra

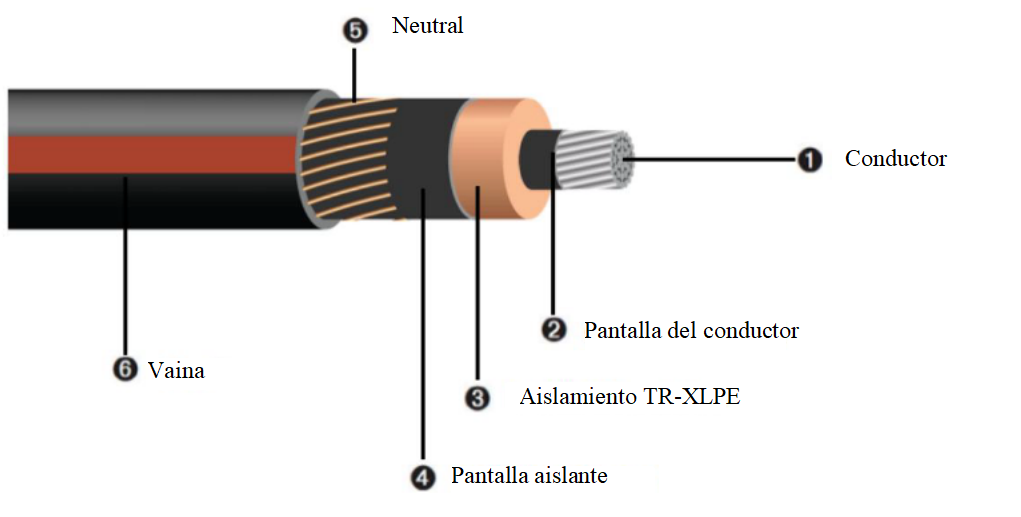

Construcción
Opcional:
Voltaje: 5kv, 8kv, 15kv, 25kv, 28kv, 35kv, 46kv
Nivel de aislamiento: 100% 133% 173%
Conductor: Cobre, Aluminio, Aleación de Aluminio Serie 8000
Material aislante: EPR (UL)
Cobre Concéntrico Cobre Neutro: Neutro Completo, 1/3 Neutro, 1/6 Neutro, 1/8 Neutro, 1/12 Neutro
Pantalla: Escudo de cinta de cobre
Revestimiento: XLPE (UL) o PVC
Ejemplo de datos
Cable de alimentación URD-AL TR-XLPE 15KV 100% 1/3 Concéntrico Neutro XLPE
Alcance y dimensión
Tamaño | Diámetro del conductor | Espesor del aislamiento | Diámetro sobre aislamiento | Num. Filamentos | Diámetro de las hebras | Grosor del revestimiento | Diámetro de la chaqueta | Peso neto |
AWG/Kcmil | mm | mm | mm | mm | mm | mm | kg/km | |
2 | 7 | 4.45 | 17 | 6 | 1.29 | 1.4 | 24.2 | 602 |
1/0 | 9 | 4.45 | 18.9 | 6 | 1.63 | 1.4 | 26.8 | 782.2 |
2/0 | 10.1 | 4.45 | 20 | 11 | 1.29 | 1.4 | 27.2 | 839.8 |
3/0 | 11.4 | 4.45 | 21.3 | 14 | 1.29 | 1.4 | 28.5 | 956.9 |
4/0 | 12.8 | 4.45 | 22.7 | 11 | 1.63 | 1.4 | 30.6 | 1127.1 |
250 | 13.9 | 4.45 | 23.8 | 13 | 1.63 | 1.4 | 31.7 | 1256 |
350 | 16.5 | 4.45 | 26.4 | 18 | 1.63 | 1.4 | 34.8 | 1591.2 |
500 | 19.6 | 4.45 | 29.5 | 16 | 2.05 | 1.4 | 38.8 | 2069.3 |
750 | 24.1 | 4.45 | 34.4 | 15 | 2.59 | 2.03 | 46 | 2994.6 |
1000 | 27.8 | 4.45 | 38.1 | 20 | 2.59 | 2.03 | 49.7 | 3699.1 |
1250 | 31.2 | 5.59 | 43.9 | 20 | 2.91 | 2.03 | 56.9 | 4748.8 |
1500 | 34.1 | 5.59 | 47.3 | 24 | 2.91 | 2.03 | 60.2 | 5489.6 |
Cable de alimentación URD-AL TR-XLPE 15KV 100% 1/3 Concéntrico Neutro XLPE
Alcance y dimensión
Size | Diámetro del conductor | Espesor del aislamiento | Diámetro sobre aislamiento | Num. Filamentos | Diámetro de las hebras | Grosor del revestimiento | Diámetro de la chaqueta | Peso neto |
AWG/Kcmil | mm | mm | mm | mm | mm | mm | kg/km | |
2 | 7 | 4.45 | 17 | 6 | 1.29 | 1.4 | 26.5 | 692.1 |
1/0 | 9 | 4.45 | 18.9 | 6 | 1.63 | 1.4 | 29.1 | 881.4 |
2/0 | 10.1 | 4.45 | 20 | 11 | 1.29 | 1.4 | 29.5 | 940.3 |
3/0 | 11.4 | 4.45 | 21.3 | 14 | 1.29 | 1.4 | 30.8 | 1061.8 |
4/0 | 12.8 | 4.45 | 22.7 | 11 | 1.63 | 1.4 | 32.9 | 1239.2 |
250 | 13.9 | 4.45 | 23.8 | 13 | 1.63 | 1.4 | 34.5 | 1405 |
350 | 16.5 | 4.45 | 26.4 | 18 | 1.63 | 1.4 | 37.1 | 1718.2 |
500 | 19.6 | 4.45 | 29.5 | 16 | 2.05 | 1.4 | 41 | 2209.8 |
750 | 24.1 | 4.45 | 34.4 | 15 | 2.59 | 2.03 | 48.2 | 3160 |
1000 | 27.8 | 4.45 | 38.1 | 20 | 2.59 | 2.03 | 52.7 | 3953.9 |
1250 | 31.2 | 5.59 | 43.9 | 20 | 2.91 | 2.03 | 56.9 | 4748.8 |
1500 | 34.1 | 5.59 | 47.3 | 24 | 2.91 | 2.03 | 60.2 | 5489.6 |
