RC RA

Nivel de voltaje：600V

Conductor： cobre

Aislamiento： Ceramizable/XLPE

Obtener precio ahora

Detalles de producción

Detalles de producción

Cables resistentes al fuego de 2 horas, baja emisión de humos, cero halógenos (FT4-ST1)

Opciones blindadas y de -40 °C a 90 °C

Aplicaciones:

• Bombas contra incendios

• Sistemas de emergencia

• Ventiladores de extracción y presurización

• Ascensores de bomberos

• Alarma de incendio

• Ascensores de salida

• Activación de dispositivos de emergencia

• Iluminación y señalización

•ATS

Normas:

• Tipo RC90 listado por CSA según CSA 22.2 No. 123

• Clasificación de resistencia al fuego de 2 horas según ULC S139

• Sistema de Integridad de Circuitos Eléctricos #120 (FHIT7) - ULC Canadá

• Clasificación de ubicación húmeda 90 °C

• Cumple con la norma NFPA 130 para tránsito y la norma NFPA 502 para aplicaciones en túneles

• Ampacidad de un solo conductor cuando se instala según la Tabla 1 de la CEC

• FHIT7 120, 120A, 60 y 60ª

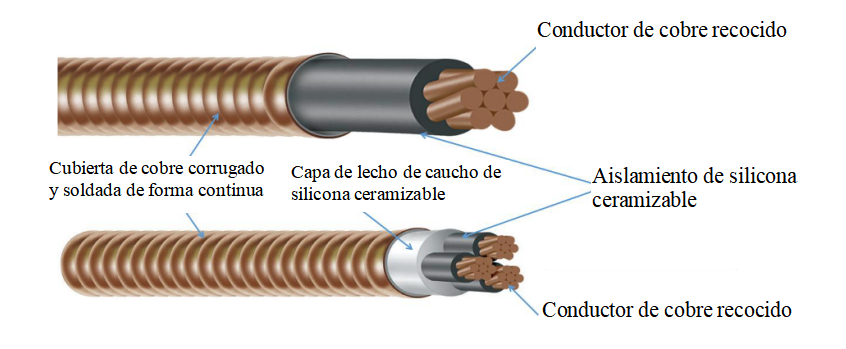

Construcción:

DATOS

Conductor de potencia		Diámetro nominal del núcleo		Diámetro nominal del blindaje		Diámetro nominal del cable sobre la cubierta exterior		Peso neto aproximado
Tamaño (AWG kcmil)	Nº de conductores	En	mm	En	mm	En	mm	(Libras/1000 pies)	kg/km
14	2	0.49	12.446	0.82	20.828	0.92	23.368	395	587.82
14	3	0.52	13.208	0.82	20.828	0.92	23.368	425	632.47
14	4	0.57	14.478	0.89	22.606	0.99	25.146	480	714.32
12	2	0.53	13.462	0.82	20.828	0.92	23.368	415	617.59
12	3	0.56	14.224	0.89	22.606	0.99	25.146	475	706.88
12	4	0.62	15.748	0.94	23.876	0.104	2.6416	575	855.69
10	2	0.58	14.732	0.89	22.606	0.99	25.146	475	706.88
10	3	0.61	15.494	0.94	23.876	1.04	26.416	542	806.58
10	4	0.67	17.018	1	25.4	1.11	28.194	635	944.98
8	3	0.72	18.288	1.04	26.416	1.15	29.21	675	1004.51
8	4	0.8	20.32	1.16	29.464	1.26	32.004	815	1212.85
6	3	0.8	20.32	1.16	29.464	1.26	32.004	840	1250.06
6	4	0.89	22.606	1.22	30.988	1.32	33.528	990	1473.28
4	3	0.91	23.114	1.24	31.496	1.34	34.036	1140	1696.51
4	4	1	25.4	1.35	34.29	1.45	36.83	1285	1912.29
3	3	0.97	24.638	1.3	33.02	1.4	35.56	1210	1800.68
3	4	1.07	27.178	1.41	35.814	1.51	38.354	1475	2195.04
2	3	1.04	26.416	1.41	35.814	1.51	38.354	1400	2083.43
2	4	1.15	29.21	1.5	38.1	1.6	40.64	1700	2529.88
1	3	1.21	30.734	1.59	40.386	1.71	43.434	1715	2552.20
1	4	1.34	34.036	1.73	43.942	1.85	46.99	2125	3162.35
1/0	1	0.66	16.764	1	25.4	1.11	28.194	815	1212.85
1/0	3	1.29	32.766	1.67	42.418	1.79	45.466	1990	2961.45
1/0	4	1.43	36.322	1.82	46.228	1.94	49.276	2485	3698.09
2/0	1	0.7	17.78	1.04	26.416	1.15	29.21	925	1376.55
2/0	3	1.39	35.306	1.8	45.72	1.92	48.768	2345	3489.74
2/0	4	1.54	39.116	1.95	49.53	2.07	52.578	2935	4367.76
3/0	1	0.75	19.05	1.08	27.432	1.18	29.972	1055	1570.01
3/0	3	1.49	37.846	1.92	48.768	2.04	51.816	2755	4099.89
3/0	4	1.68	42.672	2.12	53.848	2.25	57.15	3530	5253.22
4/0	1	0.81	20.574	1.16	29.464	1.26	32.004	1235	1837.88
4/0	3	1.62	41.148	2.04	51,816	2.16	54.864	3305	4918.38
4/0	4	1.82	46,228	2.26	57.404	2.41	61.214	4205	6257.73
250	1	0.89	22.606	1.22	30.988	1.32	33.528	1410	2098.31
250	3	1.8	45.72	2.26	57.404	2.41	61,214	3870	5759.19
250	4	2	50.8	2.46	62.484	2.63	66.802	4925	7329.21
350	1	0.99	25,146	1.35	34.29	1.45	36.83	1795	2671.25
350	3	2.02	51.308	2.48	62.992	2.63	66.802	5015	7463.14
350	4	2.25	57.15	2.71	68.834	2.86	72.644	6420	9554.01
500	1	1.13	28.702	1.48	37.592	1.6	40.64	2350	3497.19
500	3	2.3	58.42	2.82	71.628	2.97	75.438	6720	10000.46
500	4	2.6	66.04	3.13	79.502	3.3	83.82	8740	13006.55
750	1	1.34	34.036	1.73	43.942	1.85	46.99	3285	4888.62
