Detalles de producción

Aplicaciones

El cable Teck90 es utilizado ampliamente por las industrias de pulpa y papel, química, minería, petroquímica y manufacturera en una amplia gama de aplicaciones, especialmente donde el cable puede estar sujeto a daños mecánicos y productos químicos corrosivos.

Las aplicaciones comerciales del cable Teck90 incluyen edificios de apartamentos y complejos comerciales. El cable Teck90 también es una alternativa económica, ya que se elimina la necesidad de conductos o conductos y cajas de tracción.

El cable Teck90 está aprobado para su uso; en lugares húmedos y secos, interiores y exteriores, en cableado visto y oculto, en bandejas de cables ventiladas, no ventiladas y tipo escalera, para enterramiento directo de tierras y para instalaciones de entrada de servicio, sobre y bajo tierra.

La combinación de cable Teck90 de armadura flexible entrelazada con dos capas de cubierta de PVC proporciona un cable robusto, compacto y flexible que es resistente a la corrosión, el agua y el abuso mecánico. Está diseñado para su uso en lugares húmedos o secos con una temperatura máxima del conductor de 90 °C y una clasificación de temperatura baja de -40 °C.

Características técnicas

CSA FT1 y FT4

CSA C22.2 n.º 131 para cables Teck90 con capacidad nominal de hasta 5 kV inclusive

CSA C68.10 para cables Teck90 blindados de 5 kV o más (C68.10 pendiente)

CSA C22.2 No. 0.3 Cláusula 4.11.4 Prueba de llama FT4

Clase 1 Grupo A, B, C, D. División 1 y 2

Clase II Grupo E, F, G. División 1 y 2

ICEA S-66-524 / NEMA WC7 para cables Teck90 clasificados por encima de 5kV

Prueba de llama IEEE 383 y 1202 (70.000 BTU/h)

ICEA T-29-520 (210,000 BTU/hr) Prueba de llama de bandeja de cable vertical

ICEA T-30-520 (70,000 BTU/hr) Prueba de llama de bandeja de cable vertical

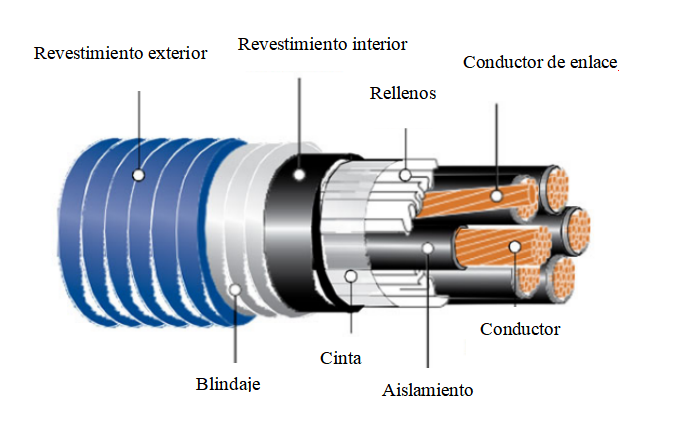

Construcción

Conductor: Cobre trenzado de clase B, comprimido o compacto, de acuerdo con ASTM B3 y B8.

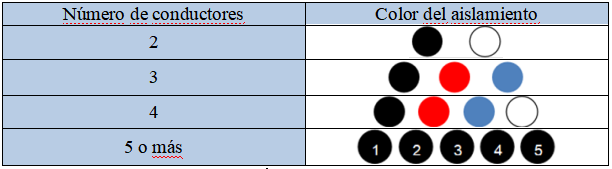

Aislamiento: Polietileno reticulado (XLPE), Código de color: 2/C negro, blanco; 3/C rojo, negro, azul; 4/C rojo, negro, azul, blanco; Para cables 5/C o más, el aislamiento es negro y numerado

Conductores de puesta a tierra: Conductor de puesta a tierra trenzado de clase B sin aislamiento

Cubierta interior: Cloruro de polivinilo negro (PVC)

Armadura: Blindaje entrelazado de aluminio (AIA)

Chaqueta general: PVC negro (colores opcionales disponibles)

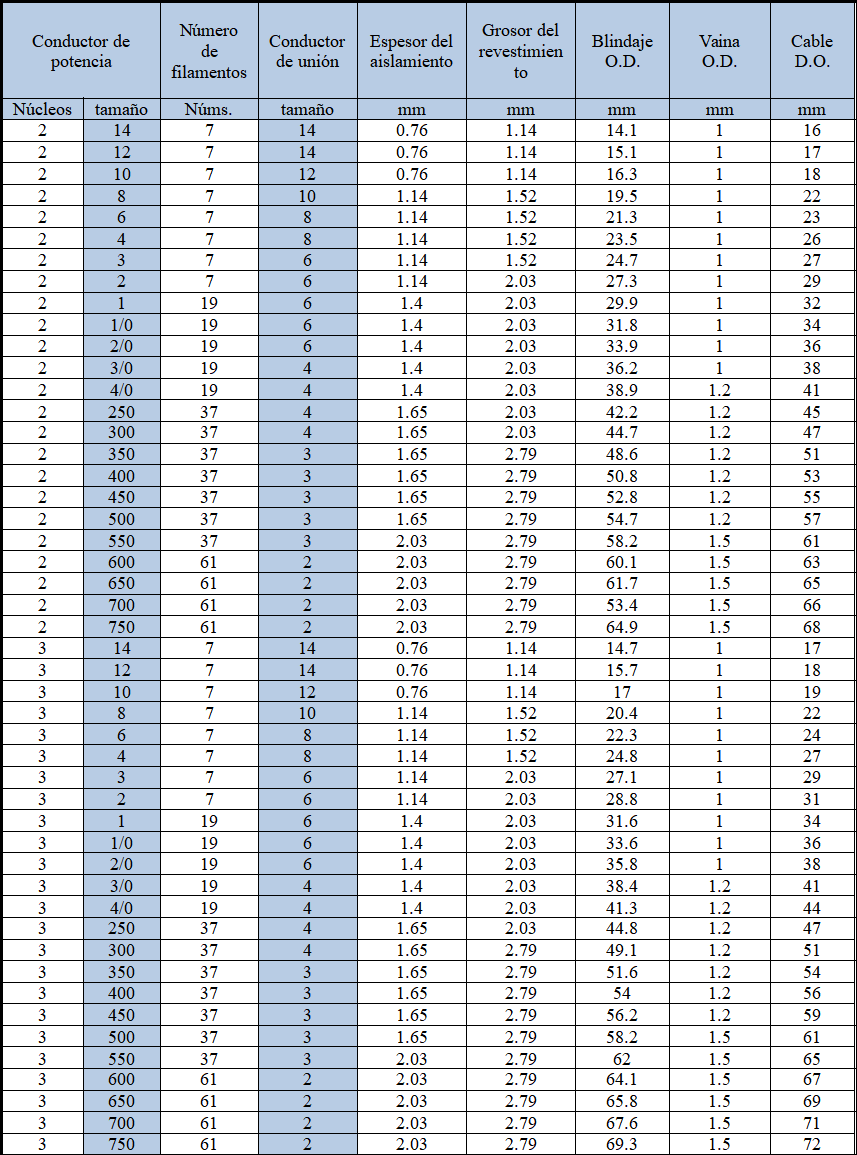

Datos 600V

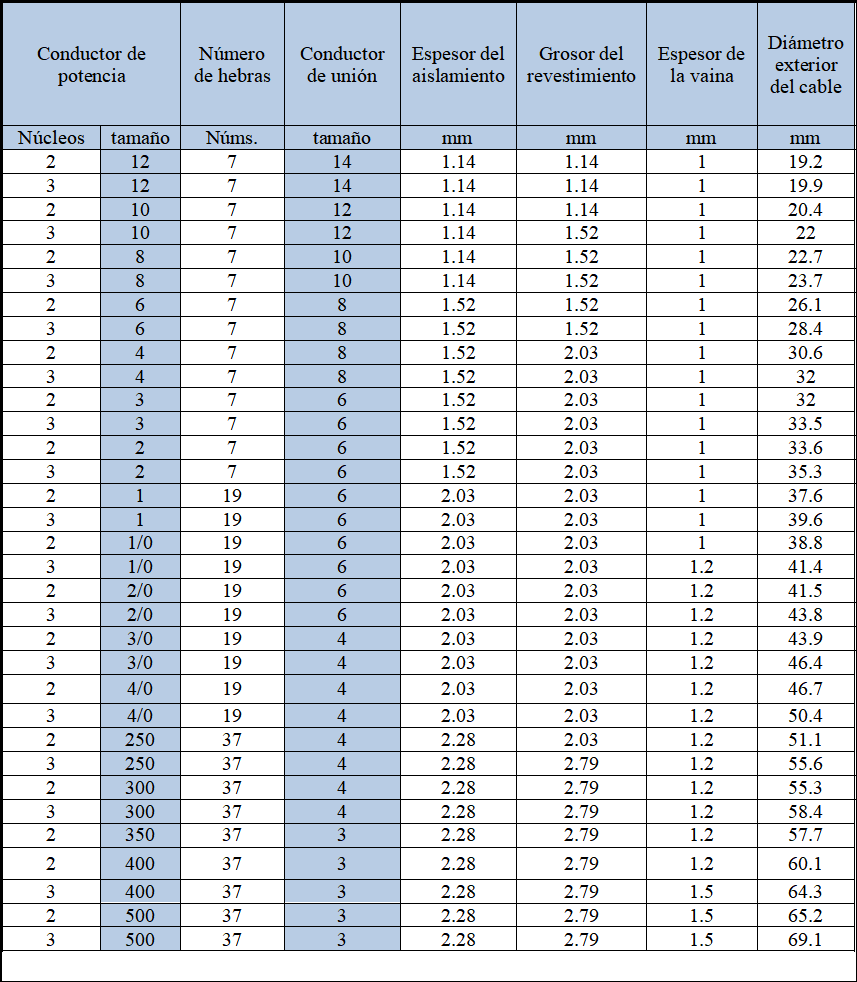

Datos 1000V
