Detalles de producción

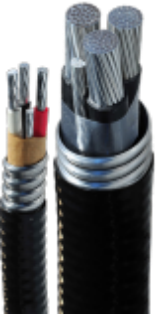

ACWU90 ALUMINIO

cable blindado revestido de metal, 600 V o 1000 V;

Aislamiento RW90, blindado, cubierta de PVC, multiconductor, aluminio

Aplicaciones:

• Para lugares húmedos y secos.

• Para ser utilizado para cableado expuesto y oculto o donde se somete a la intemperie.

• Para enterramiento directo en tierra con protección y entrada de servicio por encima o por debajo del suelo.

• Utilización en bandejas de cables ventiladas, no ventiladas y tipo escalera.

• Aprobado para ubicaciones peligrosas cuando se instala con conectores aprobados.

Características técnicas:

• CSA C22.2 n.º 51, cables blindados (tipo ACWU90)

• CSA C22.2 n.º 38, termoestable: alambres y cables aislados (tipo RW90)

• CSA C22.2 No. 174, Cables y prensaestopas para uso en ubicaciones peligrosas

• CSA C22.2 n.º 2556, prueba de llama de bandeja vertical FT4

• -40 °C de curvatura en frío y -40 °C de impacto en frío

Muestra de impresión:

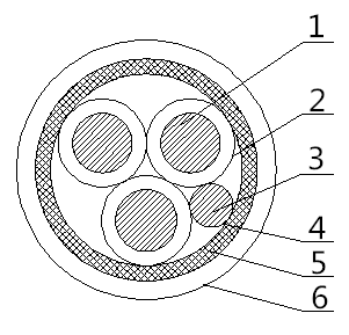

Construcción:

1) Alambre de aleación de Al

2) Aislamiento XLPE

3) Cable de tierra

4) Cinta PP

5) Armadura entrelazada

6) Cubierta exterior de PVC

Conductor: Aleación de aluminio (ACM) de la serie AA-8000 trenzada

Aislamiento: Aislamiento de polietileno reticulado (XLPE) CSA Tipo XL 90°C seco/húmedo 600V

Unión: Cordones de aleación de aluminio (ACM) sólidos desnudos de la serie AA-8000 aplicados helicoidalmente

Armadura: Armadura entrelazada de aluminio

Revestimiento: Cloruro de polivinilo (PVC) de gas de baja acidez

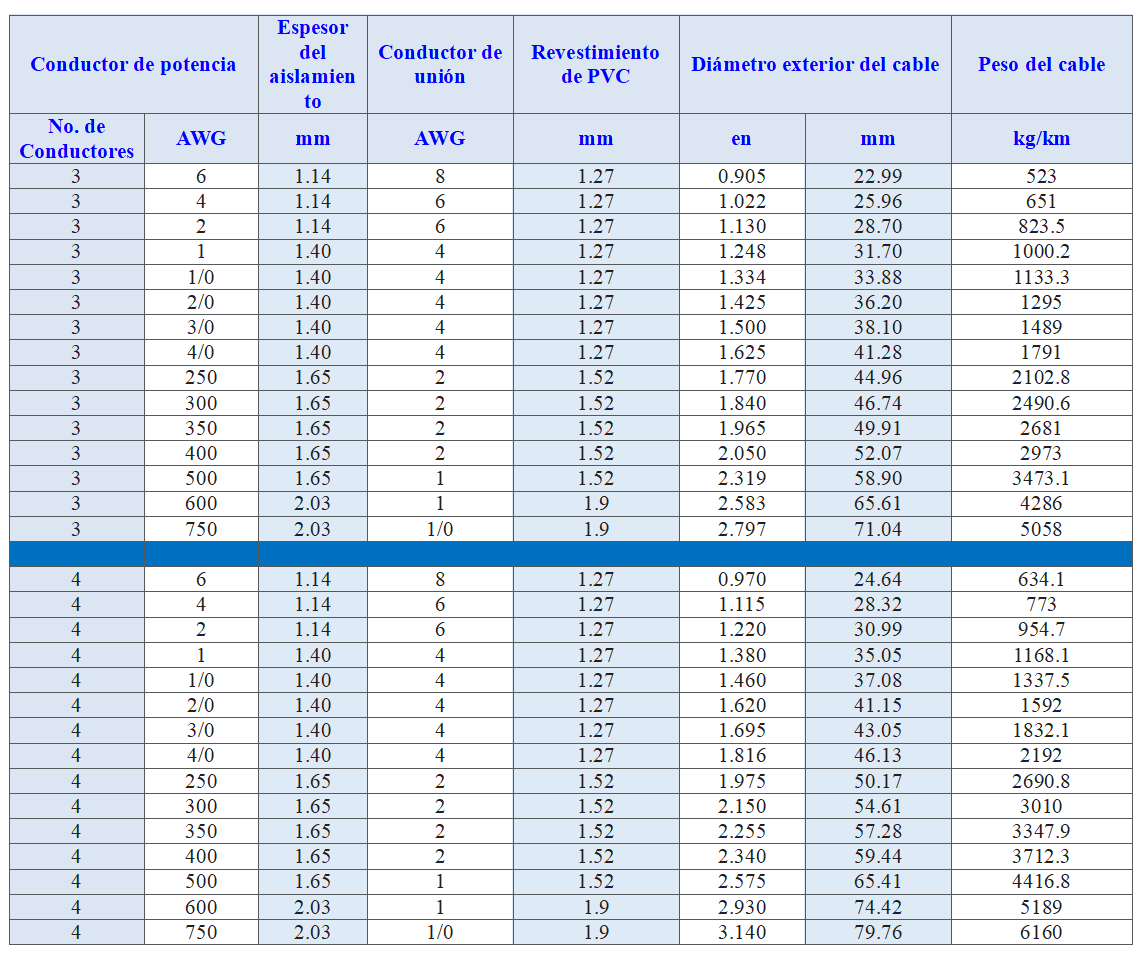

Datos:
